Pointwise의 새로운 Graphical user interface는 단순히 Gridgen의 GUI를 재정렬한 것이 아니라, 격자 생성 과정을 능률적으로 해주는 다수의 특성과 기능을 새로이 장착하였다.
Menus & Customizable Toolbars
Pointwise의 모든 기능이 메뉴 바를 통해서 쉽게 접근이 가능하다. 따라서 새로운 사용자라 하더라도 한눈에 프로그램의 기능들을 알아볼 수 있다. 또한 사용자가 자주 사용하는 명령어들을 쉽게 접근할 수 있도록 툴바를 조정할 수 있다.
Selection
Pointwise는 명령어를 실행시키기 위해서 Noun-Verb 체계를 사용한다. 즉, 어떤 명령을 실행시키기 전에 명령이 실행될 대상을 먼저 선택하여야 한다. 따라서 entity들을 선택하는 다양한 방법들이 제공되고 있다. 마우스 포인터의 클릭을 이용한 단일 선택, 마우스 드래그를 이용한 영역 선택, entity 리스트를 이용한 선택 등을 제공한다.
Curve Drawing
Pointwise에서는 curve나 line을 그리기 위한 컨트롤 포인트를 위치시키기 위해서 3D 커서를 드래그할 필요가 없다. 단지 위치시키고자 하는 곳에 클릭만 하면 된다.
Pointwise는 Gridgen의 핵심 격자 생성 기법과 새로운 사용자 인터페이스를 결합한 프로그램이다.
하지만 단순히 인터페이스만 바꾼 것이 아니라 많은 새로운 기능들을 추가하였다.
Undo & Redo
Pointwise는 undo와 redo 기능을 가지고 있다. 20 레벨까지 사용자가 레벨을 지정할 수 있으며, 쉽게 확인이 가능하도록 각 레벨에 실행되어진 명령어가 표시되어 있다.
64-bit Platform 지원
Pointwise는 Linux와 IRIX에 대해 64-bit를 지원하고 있다.
Automated Assembly
Pointwise는 domain과 block에 대해서 새로운 자동 어셈블링 기법이 추가되었다. 따라서 사용자가 connector와 domain들을 선택하고 일일이 edge나 face를 지정하지 않아도 프로그램이 자동으로 domain과 block을 생성해준다.
Simultaneous Transformation of Grid and Database
Grid와 Database entity들이 동시에 connection이 유지되면서 translated, scaled, stretched, rotated, mirrored 된다.
Orientation
Connector, Domain, Block의 computational axis를 reverse나 swap 명령어를 이용해서 쉽게 바꿀 수 있다.
Names
모든 entity(block, domain, connector, database)의 이름을 사용자가 지정할 수 있다.
Layer manager
모든 entity(block, domain, connector, database)를 layer에 할당할 수 있다. 따라서 grid entity들의 on/off 및 grouping이 수월해졌다.
Unified Curve Drawing
Pointwise에서는 database curve와 connector 생성 명령어가 하나로 통일되었다. 따라서 유사한 함수에 대한 일관성을 유지할 수 있게 되었다. 또한 multi-segment database curve나 database-constrained database curve 생성 기법도 추가 되었다.
Intersect Shells
Database shell entity (i.e. tri-faceted surface)가 다른 entity들과 intersect가 가능하다.
Floating Boundary Condition
Block의 PDE solver에서 floating boundary condition이 추가되었다. 따라서 격자의 질을 향상시키기 위해서 block의 face가 움직일 수 있다.
Pointwise는 CFD solver와 neutral, native, standard interface를 통해 격자 정보와 경계 조건을 전달할 수 있다.
Neutral Interface :
- CGNS
Native Interface :
· ADPAC · FANS · SCRYU
· ANSYS CFX · FDNS/UNIC · SCRYU/Tetra
· ANSYS FLUENT · FLUENT v4 · STAR-CCM+
· CFD++ · FrontFlow · STAR-CD
· CFDSHIP-IOWA · GUST · Splitflow
· CNSFV · INCA V2 · TACOMA
· COBALT · NCC · TEAM
· COMO · NPARC · TETREX
· CRUNCH · OVERFLOW · USM3D
· DTNS · OpenFOAM · VSAERO
· FALCON v3 · PHOENICS · VSAEROhybrid
Standard Interface :
· FIELDVIEW · PLOT3D · VRML
· NASTRAN · STL · Xpatch
· PATRAN · UCD
시스템 최소 요구 사양
- 512 Mbytes 메모리
- OpenGL을 지원하는 그래픽카드
- Ethernet 카드
- 1280 x 1024 해상도
- 3D 하드웨어 가속 OpenGL graphics
- 24-bit RGB, double buffered graphics
- CD-ROM 드라이브

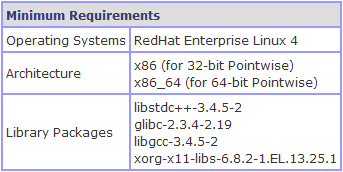

Windows
- AMD 및 Intel 칩을 모두 지원한다.
Linux
- AMD 및 Intel 칩을 모두 지원하며, 32-bit 및 64-bit 버전이 있다.
Mac
- PowerPC 및 Intel 칩을 모두 지원한다.

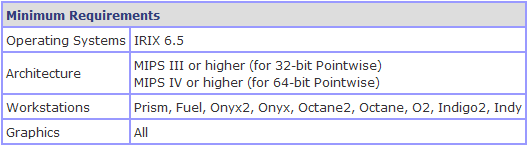

SGI
- MIPS의 SGI IRIX를 지원하며, 32-bit 및 64-bit 버전이 있다.
